Etude dynamique: approche modal
Bonjour,
s'il vous plait, je suis sensée de faire un calcul manuel de la partie dynamique et puis faire une comparaison avec le logiciel.
En effet après tout calcul fait j'ai trouvé un déplacement maximal égal à 4,99 cm
Comment et où exactement je peux trouver celle trouvée par cypecad, sachant que le logiciel m'a donné une valeur de la déformé(4,96 cm) très proche du déplacement calculé.
est ce qu'il suffit de comparer le déplacement calculé par la déformée du logiciel pour dire que l’étude est bien vérifiée?
0
-
Bonjour,

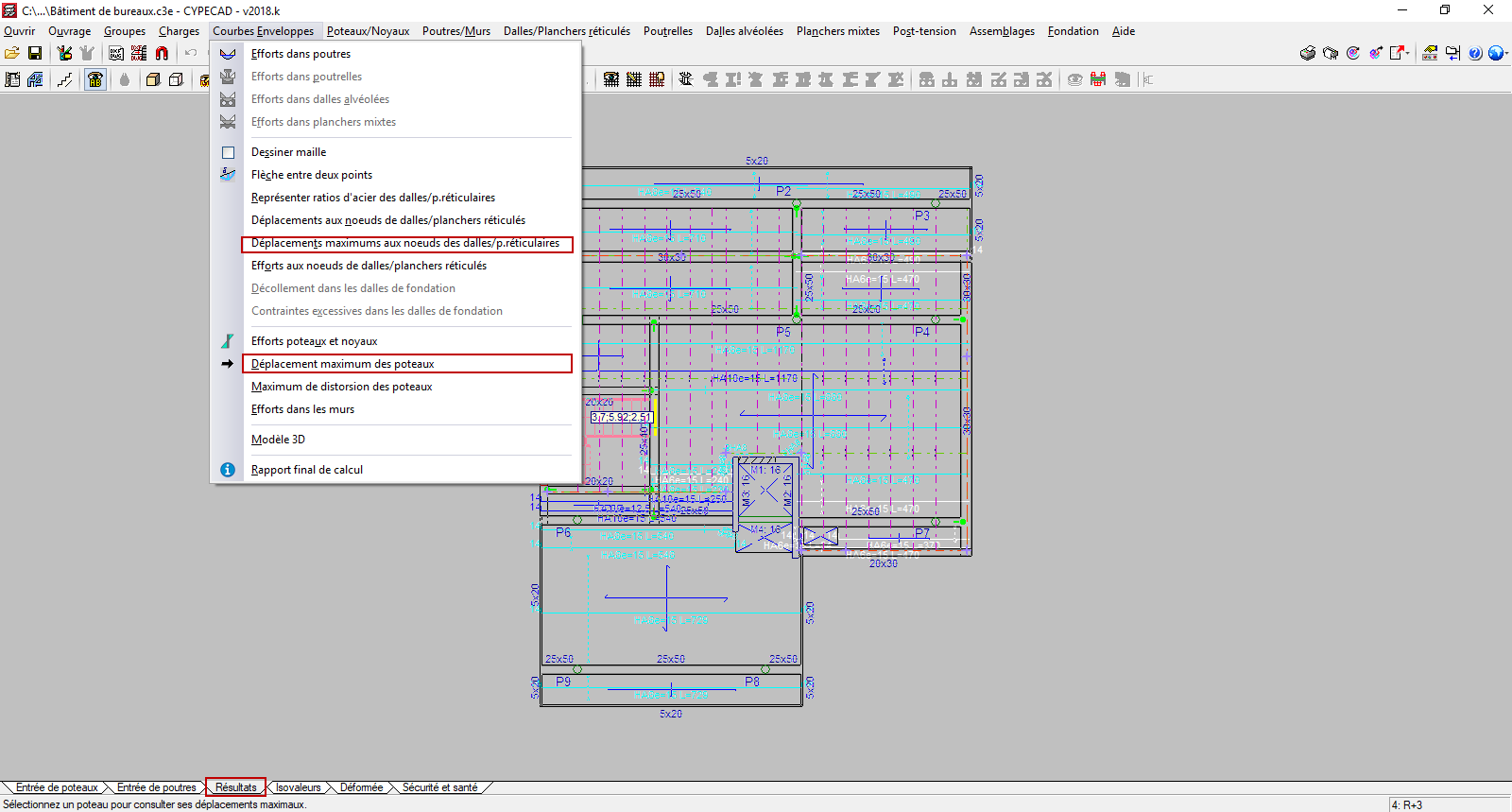

Vous avez la possibilité d'obtenir les déplacements maximaux qui vous intéressent et ce depuis l'onglet 'Résultats' ensuite dans le menu 'Courbes Enveloppes' comme indiqué sur l'image ci-dessous:
Vous pouvez aussi générer un récapitulatif pour les déplacements de poteaux selon les différents axes et ce depuis le menu 'Ouvrir' > 'Récapitulatifs' > 'Déplacements de poteaux'.0
