Introduction des charges

Permanently deleted user

• 16 février 2020 21:26

Salut à vous l'équipe, Le logiciel cypecad prend en compte les charges de poussée de terre pour le dimensionnement d'un voile ? Si oui comment appliquer ces charges de poussée de terre ? Merci

0

• Commentaire officiel



  CYPE FRANCE

  • 17 février 2020 09:35

  Bonjour,

  sur les murs, vous pouvez définir des charges de poussée en éditant les murs, il y a une fonction de poussée par défaut adaptée aux poussées des terres et de nappe phréatique, sinon un module de poussée générique permet de définir une loi de poussée personnalisée sur le mur.

  La démarche à suivre pour pouvoir utiliser le module de charges génériques est la suivante:

  Dans l'onglet 'Entrée de poutres' cliquez sur le menu déroulant 'Murs'>'Editer'  puis sélectionnez le mur concerné.

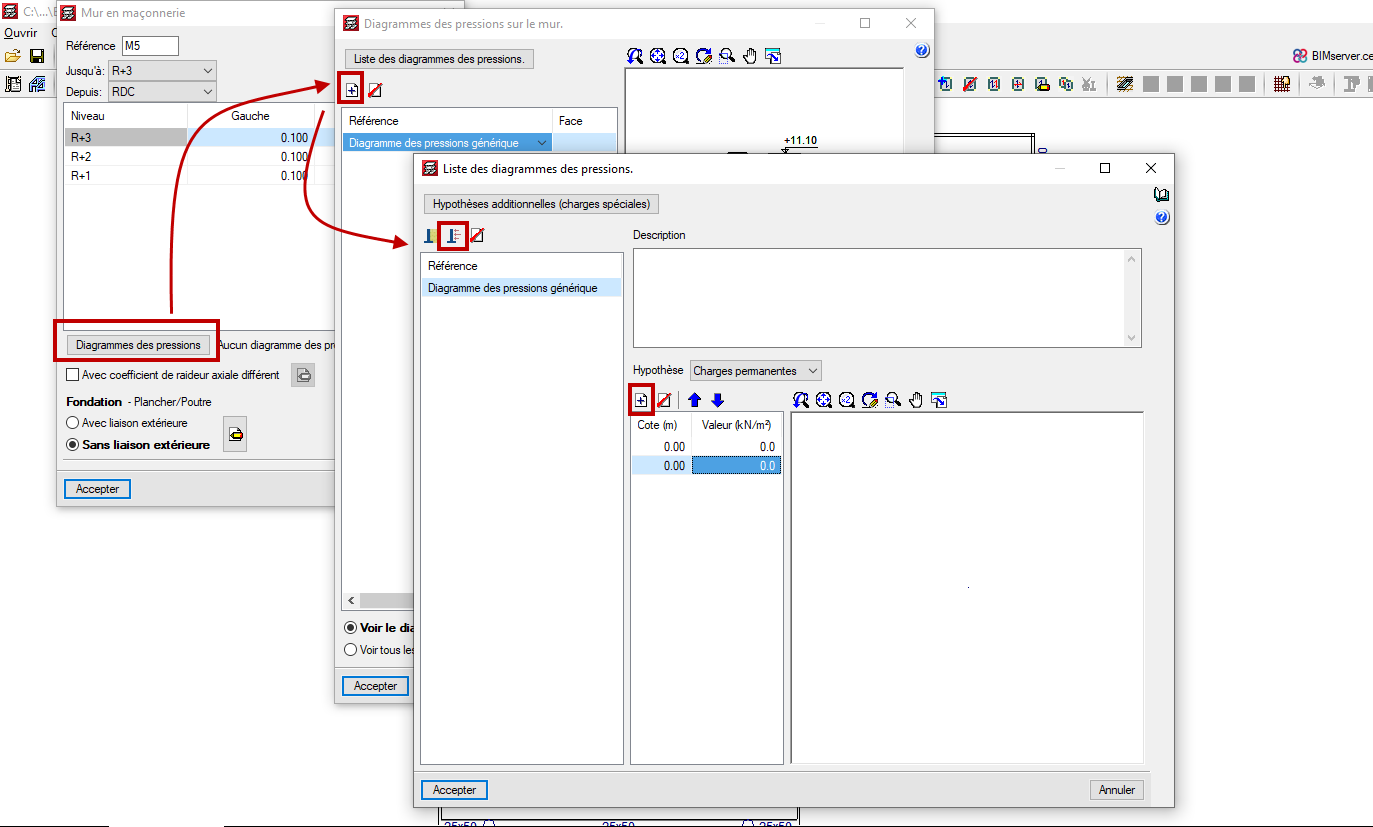

  Ensuite cliquez sur le bouton 'Diagrammes des pressions', pour ajouter, avec le plus, la poussée du terrain,

  l faut ensuite introduire les valeurs des cotes ainsi que celles des charges puis accepter.

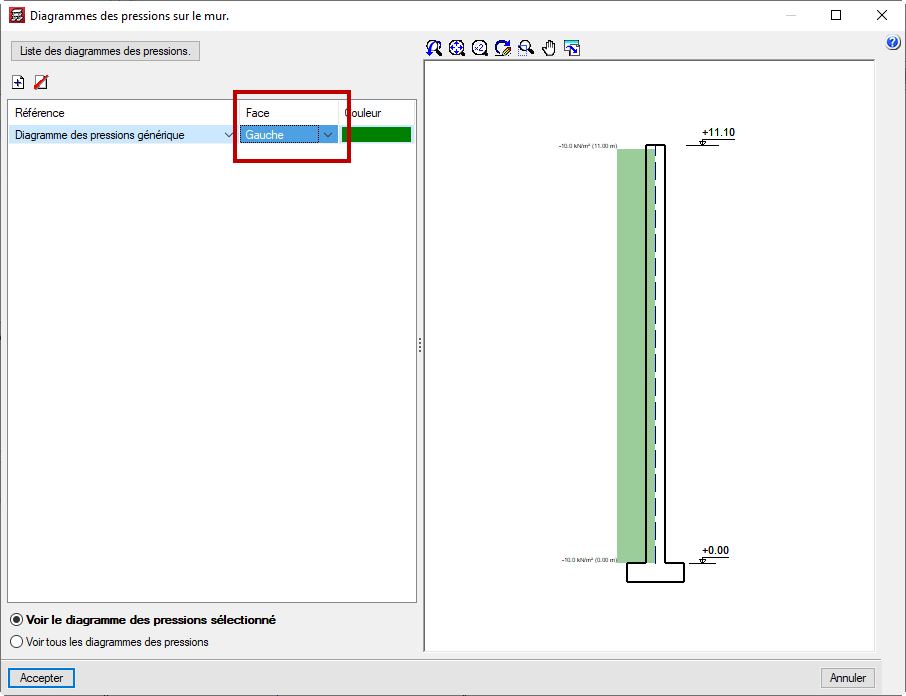

  Ensuite sélectionnez la face gauche ou droite selon vos données,

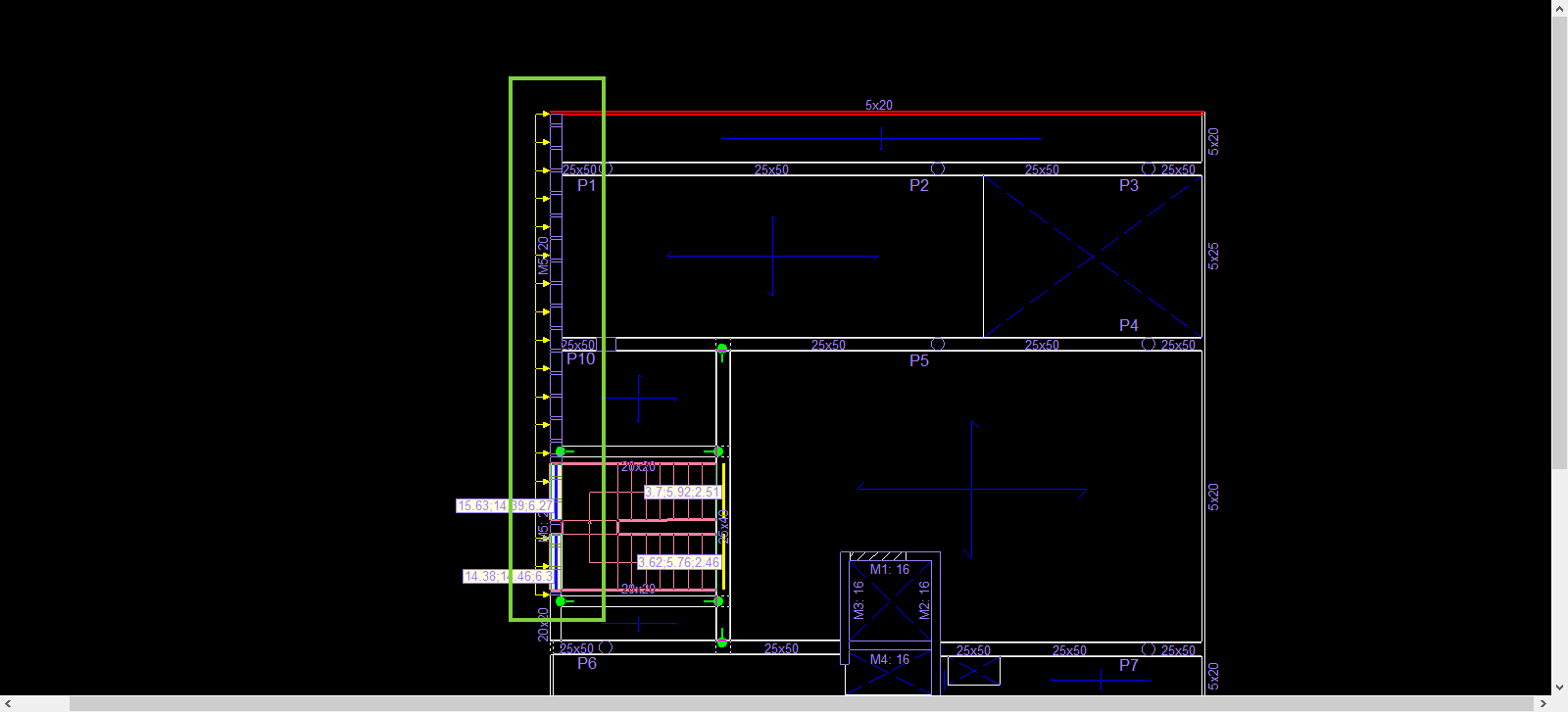

  La charge horizontale s'appliquera sur le mur sélectionné, vous pourriez ainsi faire pareil pour les autres murs
