Lors de l’édition des parois verticales extérieures, le logiciel CYPECAD MEP permet en effet de définir une partie de mur comme ‘En contact avec le sol'. Pour réaliser un tel élément, suivez les étapes suivantes, basées sur l’exemple proposé.
Pour notre exemple, nous définissons un dénivelé de 75 cm puisque l’on considère que le niveau zéro se situe à la cote la plus basse pour laquelle tout le contour du bâtiment est à l’air libre.

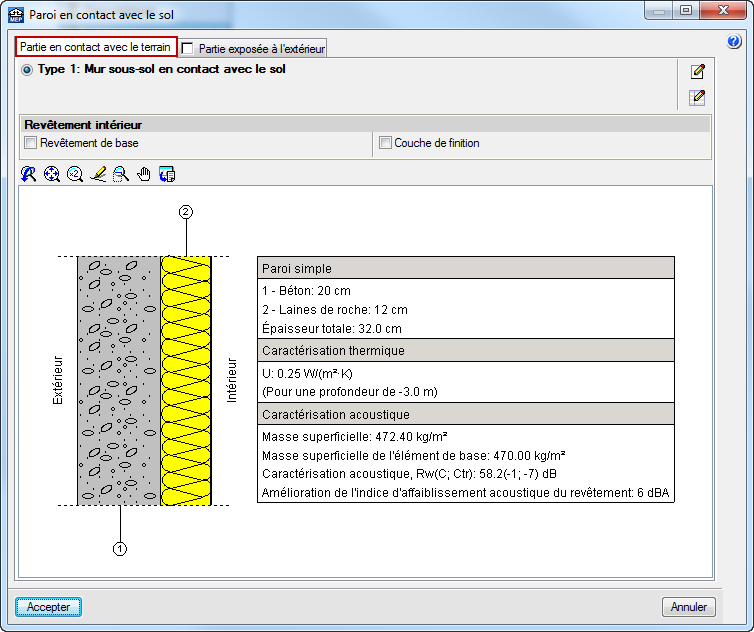

2. Suite à cette première étape, vous pouvez commencer la modélisation en vous plaçant à l’étage ‘Sous-sol’. Dans le menu ‘Elément constructifs’ > ‘Parois verticales’ > ‘Paroi en contact avec le sol’, vous constaterez que la fenêtre d’édition de la paroi possède deux onglets. Le premier vous permet de choisir le type de mur qui sera en contact avec le sol, le second vous permet de choisir la paroi en contact avec l’extérieur.
Remarque : on peut donc dans un cas similaire définir un mur constitué de deux types différents (et ce sur un même étage)
3. Suite à cela, il ne vous reste plus qu’à introduire les parois aux endroits souhaités.
Pour l’exemple, nous avons donc défini trois des parois du sous-sol comme ‘Parois en contact avec le sol’, en cochant l’onglet ‘Partie exposée à l’extérieur’. La quatrième paroi a simplement été définie comme ‘Paroi extérieure’.
Vous pouvez constater que dans le cas où votre terre-plein est de niveau, aucun problème de définition ne se pose. Cependant, dans le cas d’un terrain en pente (comme pour notre exemple), il n’est pas possible de définir la zone de contact avec le sol comme une surface « triangulaire ». Une solution simple consiste à calculer manuellement la surface concernée et à diviser les façades en deux parties : une partie restera définie comme ‘Paroi en contact avec le sol’ (avec une surface de contact rectangulaire équivalente à la surface triangulaire totale et l’autre passera en ‘Paroi extérieure’.
Commentaires
3 commentaires
Bonjour,
Comment faire quand j'ai un seul niveau ?
Mon projet ne comporte qu'un RDC. Je ne peux donc pas mètre de dénivelé sur l'étage du dessus puisqu'il n'y en a pas.
Bonjour
Lorsque vous avez un seul niveau, vous devez créer un niveau 'Sous-sol' sur votre projet, vous y modéliserez votre seul niveau puis vous mettrez en place la toiture au niveau du rez-de-chaussée. Le niveau toiture du projet sera vide mais cela ne pose pas de problème au logiciel.
Oui c'est effectivement une bonne idée. Laisser un niveau vide.
Merci.
