Après avoir modélisé l’ensemble des étages du bâtiment, il faut définir la toiture. Pour cela, après vous être placé à l’étage Couverture, sélectionnez l’option ‘Eléments constructifs’ > ‘Parois horizontales et inclinées’, et cliquez sur le bouton ‘Toiture inclinée’ dans la fenêtre qui apparaît.
Après avoir choisi les caractéristiques de la couverture, introduisez un contour fermé pour chaque pan de toiture.
Ensuite, indiquez les dénivelés de chaque pan en utilisant le bouton ‘Dénivelés de toitures inclinées’.
Remarques importantes :
- Pensez bien qu’au niveau de la liaison des deux pans, vous avez bien à chaque sommet DEUX points (un pour chaque pan) et qu’introduire un dénivelé pour l’un n’attribue pas automatiquement le même à l’autre.
- Vous définissez des plans, vous devez donc forcer le dénivelé de trois points par pan, ni plus, ni moins.

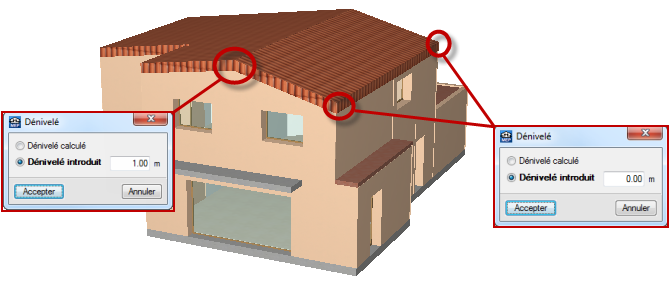

Par ailleurs, vous devez prendre en compte le fait que ces dénivelés sont comptés par rapport au niveau de référence de la Couverture (0 m, bien qu’il ne soit pas possible de définir de hauteur pour cet étage). En fonction de la hauteur que vous avez assignée au dernier étage, les dénivelés introduits seront différents :
- Si la hauteur du dernier étage inclut la toiture, il faut introduire des valeurs de dénivelé négatives au niveau des corniches, ce qui indique que ces points se situent en-dessous du niveau de l’étage.
- Si la hauteur du dernier étage n’inclut pas la toiture, il faut introduire des valeurs positives pour les points du faîtage, ce qui indique que ces points se situent au-dessus du niveau de l’étage. Pour notre illustration, le résultat serait le même que ci-dessus, mais en introduisant « 0 m » pour le faîtage et « -1 m » pour les corniches.
Notez qu’il est par ailleurs possible de mettre en place des combles.
